帶有包覆保溫層毯式陣列低頻電磁檢測技術

    電力以及石化部分管道出于防腐和保溫的目的，加裝了保溫層或者防腐層。對于這一類管道的腐蝕、開裂都是隱藏在保護層之下，普通常規檢測方法只能先將保護層去除、打磨才能進行檢測，檢測完成后還要將保護層恢復，這極大的增加了人員、材料的成本，同時對工期造成影響。

另一方面，隱藏在保護層下的缺陷由于其不可見，給安全生產帶了極大的安全隱患，因此定期對此類管道進行檢測是非常有必要的。

北京金睛檢測技術有限公司引進加拿大遠場渦流檢測設備，檢測器的激發信號可以穿透保溫層、水泥層、防腐層，對母材的腐蝕減薄等缺陷進行檢測。無需再對待檢工件進行去除保溫層、打磨處理，提高了檢測效率，縮短維修工期。同時我們的掃查器還具有縮經功能，可根據待檢工件大小自由調節其長度，使檢測更加高效。

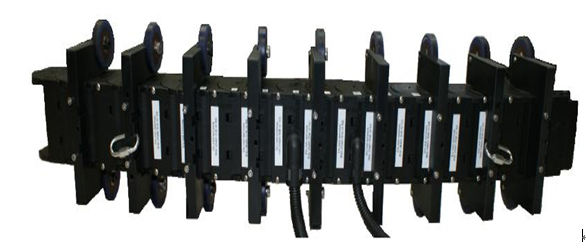

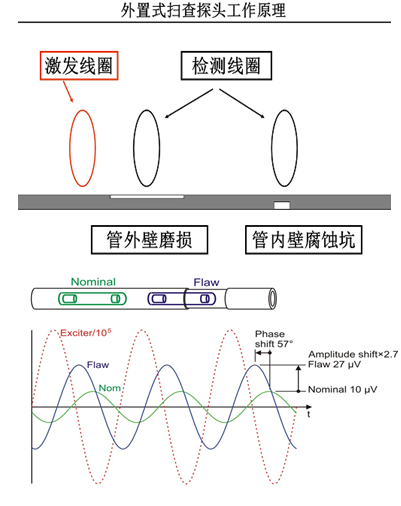

 一、  檢測原理和檢測設備

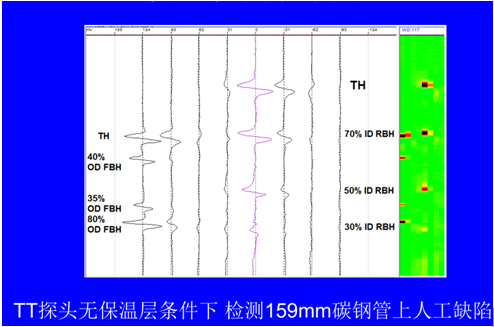

檢測效果圖

 二、 檢測優勢

        以219mm碳鋼管為例，我們的遠場渦流變徑掃查探頭，可發現外壁的壁厚30%減薄的凹坑及Ф0.5mm的平底孔缺陷。

      ·  探頭是柔性的能適應不同直徑的管子。目前的設計的探頭能適應200mm以上的管子、容器筒體。

       ·  探頭能檢測管子內外壁的腐蝕。在較小的提離情況下能檢測管子內壁腐蝕，當提離較大時只能檢測外壁腐蝕。

       ·  無需對待檢工件進行去除保溫層、拋光處理，提高了檢測效率，縮短維修工期。

       ·  檢測技術對于較薄保溫層下的內壁缺陷具有較高的靈敏度

       ·  檢測技術對于鋁皮或不銹鋼皮50mm保溫層下鋼管的外壁腐蝕具有較高的檢測靈敏度。

       ·  檢測效率高，一次檢測的有效寬度為300mm。

       ·  檢測結果直觀，易于分析判斷。

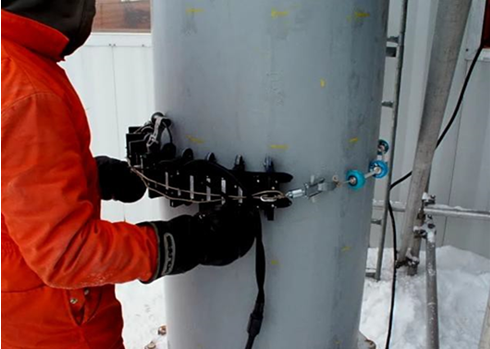

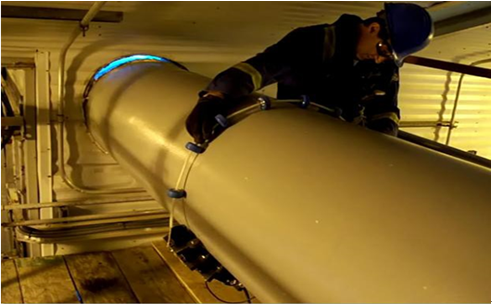

三、現場應用



                                                            穿透水泥層，對內部管件進行檢測
