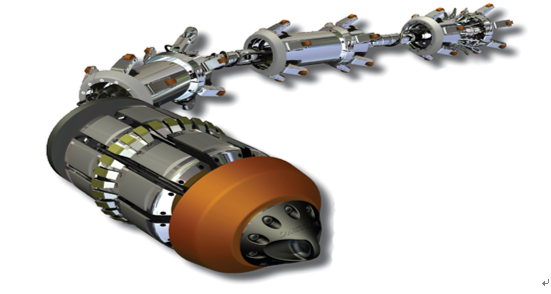

管道漏磁內檢測技術（MFL）

 介紹

漏磁管線內檢測被證明是能夠較好的準確測量鐵管壁厚的方法。路賽爾公司提供的漏磁檢測技術與常規的漏磁的區別在于：數據的取樣速率、傳感器特有的精確性和重復可讀性。另外，檢測器能夠配置成雙向的，能讓檢測器從單一口進球并取球。



工作原理

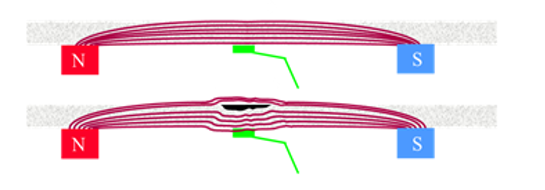

用的永久磁鐵，能產生一個強磁場并平行于管軸方向作用于管壁內。磁力線在鋼管的管壁內通過。當管線出現缺陷、變形等不規則的情況時，磁力線會偏離原路徑，并且漏磁現象會在以下情況下出現：



         · 管壁有金屬的損失。

         · 管壁處有另外的鐵磁性材料。

         · 管壁的鐵性改變。

   傳感器能檢測到漏出的磁場，將定量的信號儲存下來并分析處理。

      漏磁內檢測的優勢

     ·  具有極高的準確性，通過取樣速率和傳感器的間隔重復精讀。

     ·  通過在氣管線中低阻力和低磨損的設計取得較高質量的數據。

     ·  管線壁厚,高分辨率的多通道幾何數據和慣性導航信息, 都可以按2mm采樣率取得下。

     ·  無需發球和接球設備（檢測器是雙向的并能帶纜）。

     ·  能夠檢測厚度達到壁厚等級 80的管線。

     能夠以180米/分鐘的速度對長輸管線進行檢測（＞200千米）。

提交全面的報告

通過管線通球所取得的所有數據都存儲在一個數據存儲器上，這些準確無誤的數據能讓管線分析員完成一個全面的管線現狀分析。最后提交的文件包括：

      ·  完整的金屬缺陷損失（10%～80%）分析。

      ·  內徑和外徑的辨別。

      ·  缺陷處的破斷力計算使用B31G和修訂的B31G）。

      ·  提交的列表如下:

o  管線接頭和磁性標記。

o  金屬損失數據表

o  管線變形數據表

o  管線的幾何尺寸數據表

o  管線彎頭的數據表

o  管線壁厚的數據表

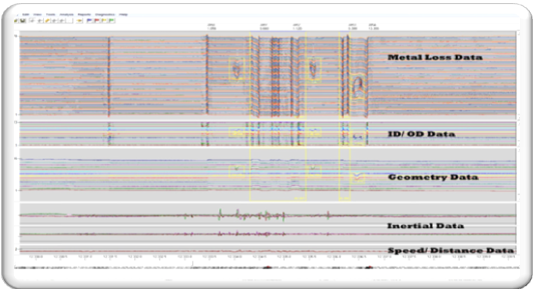

        ·（數據圖表）通球后的概況圖表:

o  金屬損失數據

o  缺陷的距離、方位表

o  金屬損失距離、深度表

o  ERF 及距離表

o  PSafe 及距離表
