本檢驗的目的是為了評估檢測碳化的可能性，以及使用電磁檢測技術的焦化加熱管的整體狀況。每一爐的每一節(地板上)的管子都要在管子與支架管架進行全面檢查。對于5F6爐，側墻內的水平管道將被檢查。在E-Pit檢查中，有一個問題是在不同的管道上存在熱電偶。熱電偶引起信號干擾，并能防止管子的區域被檢查。

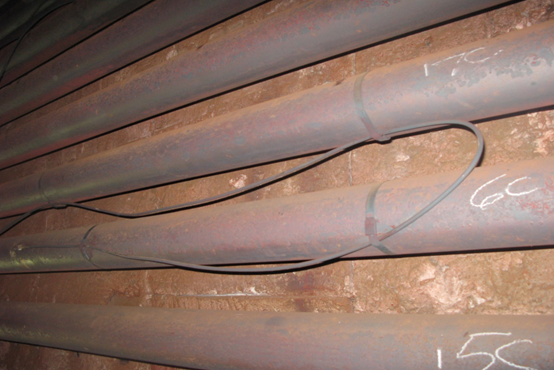

                                                                   圖- 1  熱電偶防止管檢查的例子

         鍋爐規格和管編號

         檢查爐:

         管尺寸: 4mm"公稱直徑(4.5英寸)"

         名義壁厚: 0.220"

         管編號: 用于5F3和5F4爐的地板管，管子的編號從燃燒器壁往外編號，距離燃燒器最近的管子標為管1, 而最遠處的管子標為29管, 管子被分成了管子與管架之間的部分, A節是在所有熔爐的東側的管子的截面，C或E是爐的西側。

         在5F6爐中，管子從底部(管子1)編號，向上(直到第7管)。

         例子：5 f3n-1a    5 f3是爐號。N是爐的北側。1是表示管子的編號，a是分區編號。

         基準線的位置: 在5F3和5F4爐中每段的基準線與最近的燃燒器中心點保持一致，或從最近的燃燒器中心點測量。

        對于5F6爐，基準線從東墻或從管架到東墻測量。

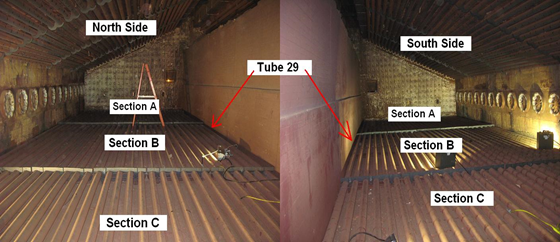

                                                      圖2:5F3和5F4爐的例子。以下是5F6爐的例子。

          檢測設備

          檢查設備包括以下內容:

          4e - pit探針含有4個平鋪拾取線圈和12個點狀diff線圈的E-Pitde 探針。

          ferroscope?308,16通道RFT的檢測儀器

          E-Pit探查包含了一個系統,一個可靠的,會檢查工具,可以檢測各種service-induced缺陷和測量剩余壁厚?管的環形缺陷和,點狀缺陷和通孔。

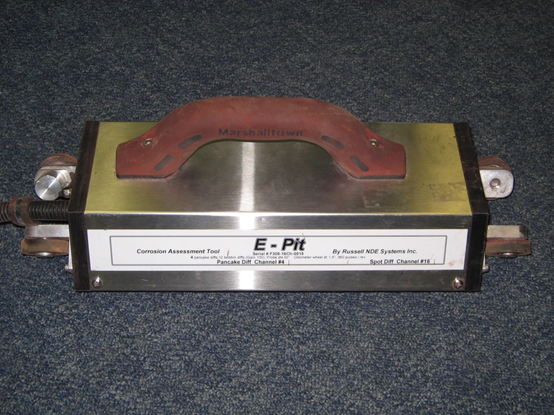

                                                                      圖3 4.5"E-Pit檢測儀器"圖

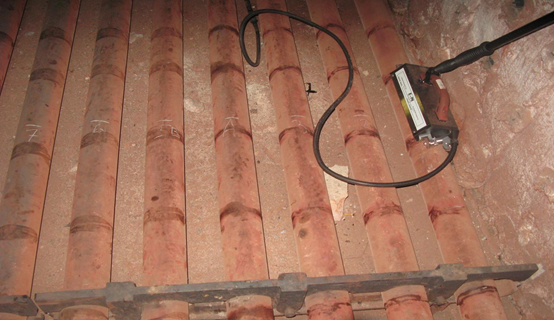

                                                                       圖-4  E- Pit探測器在工作

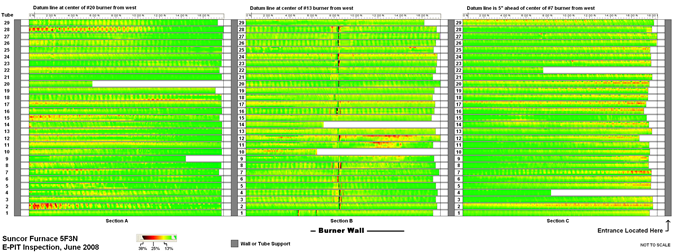

                                                                       圖-5檢測結果的平面視圖
