空冷（簡稱ACC）根據蒸汽冷凝方式不同可分為直接空冷和間接空冷兩種，其中間接空冷又分為海勒式間接空冷和哈蒙式間接空冷。在此主要介紹直接空冷，直接空冷是指汽輪機排汽通過大直徑排汽管引至空冷器由冷空氣直接冷卻，熱交換發生在空冷器中。

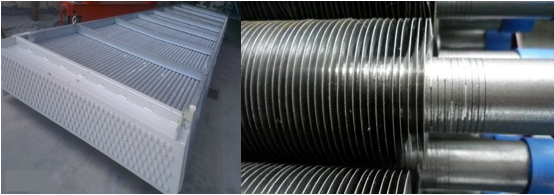

      空冷是石油化工和油氣加工生產中作為冷凝和冷卻應用最多的一種換熱設備?？绽淦饕话闶怯晒苁?、管箱、風機、百葉窗和構架等主要部分組成?？绽淦饕步凶龀崞L(fēng)機，常用它代替水冷式殼－管式換熱器冷卻介質。隨著感應加熱設備使用的不斷增多，因用戶自身?xiàng)l件各不相同，有的對于設備的水冷系統不夠重視，有的許多用戶未按規定使用蒸餾水，而使用普通井水或自來水，在實際工作中水質對設備的水冷系統及元器件又影響很大。



石油二廠大蒸餾裝置檢測的空冷換熱器為哈爾濱鍋爐廠生產型號規格為ZP9×3的空冷換熱器?？绽鋼Q熱器為直管換熱器，管程壓力為1.0Mpa，換熱溫度150℃。支撐擋板數量11個，管外壁帶翅片，管程內走蒸頂汽油或常頂油氣，殼程走大氣或水.

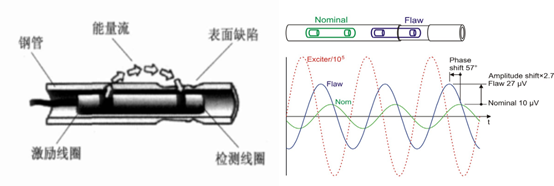

       渦流檢測是建立在電磁感應原理基礎之上的一種無損檢測方法，它適用于導電材料。當把一塊導體置于交變磁場之中，在導體中就有感應電流存在，即產生渦流。由于導體自身各種因素（如電導率、磁導率、形狀，尺寸和缺陷等）的變化，會導致渦流的變化，利用這種現象來判定導體的性質和狀態。遠場渦流檢測主要用于檢測碳鋼材質管束等鐵磁性材質管束，可對鐵磁性材料的內外缺陷，橫向裂紋、內外部腐蝕、應力集中、磨損、點蝕、鼓包、和弓形缺口引起的壁厚變薄進行探測和定量。成功應用于：管式和殼式熱交換器、給水加熱器等



采用加拿大公司開發的F-308遠場渦流檢測儀器對高加管道進行內穿式遠場渦流檢測，如圖2-2所示。該技術為非接觸式檢測，對現場檢測管束要求清掃干凈，保證探頭順利通過管束，系統配合的內置式單通道探頭對管道內外壁裂紋、凹缺、壁厚減薄等具有很高的檢測能力。可實時顯示管內外壁減薄腐蝕、點狀腐蝕、裂紋等缺陷的大小、位置和深度等信息。

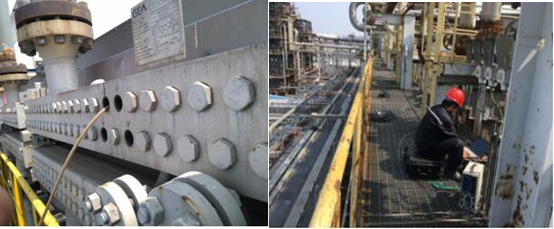

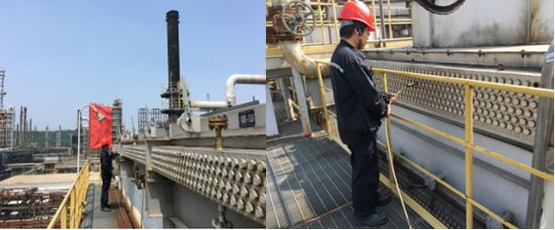

    現場檢測實施圖
