張家港陶氏化工C掃描檢測
一、概述
陶氏是一家多元化的化學公司，運用科學、技術以及“人元素”的力量不斷改進推動人類進步的基本要素。公司將可持續原則貫穿于化學與創新，致力于解決當今世界的諸多挑戰，如滿足清潔水的需求、提高能源效率、實現可再生能源的生產、提高農作物產量等。陶氏以其領先的特種化學、高新材料、農業科學和塑料等業務，為全球160個國家和地區的客戶提供種類繁多的產品及服務，應用于電子產品、水處理、能源、涂料和農業等高速發展的市場。2009年，陶氏年銷售額為450億美元，在全球擁有52,000名員工，在37個國家運營214個生產基地，產品達5000多種。
二、超聲波C掃描檢測技術簡介

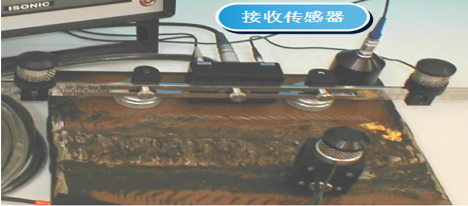

超聲C掃描檢測是結合了高移動性的便攜式超聲波探傷儀與具有記錄，影像，數據處理功能的智能電腦檢查系統，在檢測工件時，操作者握住探頭掃查架，然后在掃查區域內進行掃查，起聲發生器會產生脈沖，在空氣中進行傳播，對于標準的XY掃查，在掃查區域的附近有兩個接收超聲的探頭，用來接收超聲定位發射探頭所產生的脈沖信號，兩個接收探頭之間的距離是由掃查區域的寬度決定的，兩個接收探頭是放置在一根支架上，支架是由磁性及真空附著在被測工件上。
超聲波C掃描檢測系統可以實現對管道壁厚的精細掃查，得到掃查范圍內每一點的詳細剩余壁厚數據，并在檢測系統上實時成像，檢測數據同時實時保存，后期也可以通過專業的數據解析軟件進行數據查看或數據分析?？梢哉f超聲C掃描是檢測管體腐蝕缺陷的最精細的檢測方法，但是檢測效率低，檢測成本較高。因此一般作為發現缺陷部位的驗證技術手段。

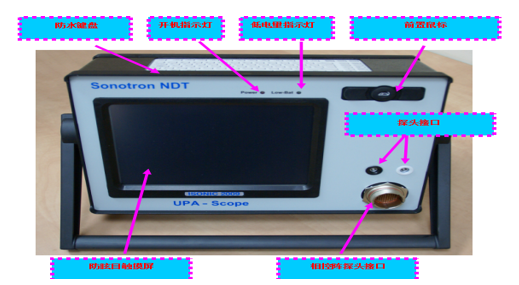

ISONIC 2009檢測系統

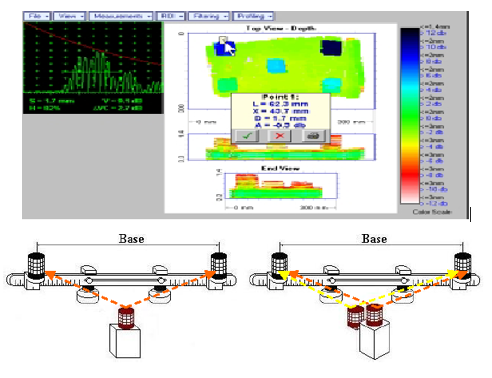

聲定位系統

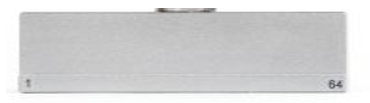

高溫檢測楔塊
三、工程描述
張家港陶氏化工原料加熱爐因出現鍋爐外壁漏損固邀請我公司對鍋爐外壁進行探傷檢測，對鍋爐進行現場觀測后我公司對鍋爐外壁（應甲方需要鍋爐需不停機檢測，鍋爐外壁溫度70~120℃）進行全面檢測并針對外壁易出現的點狀、面積內腐蝕特點采用先進的超聲波C掃描及漏磁檢測技術并針對鍋爐高溫狀況使用了超聲波高溫耐熱楔塊。檢測后發現多處內腐蝕現象對鍋爐的安全隱患進行了有效監督檢測。
四、檢測數據
B6-2號點檢測結果
|
缺陷編號 |
缺陷長度 （cm） |
缺陷寬度 （cm） |
最大減薄 （mm） |
缺陷類型 |
母材標準厚度 |
|
B6-2 |
110 |
70 |
2.4 |
面積減薄 |
6.5 |

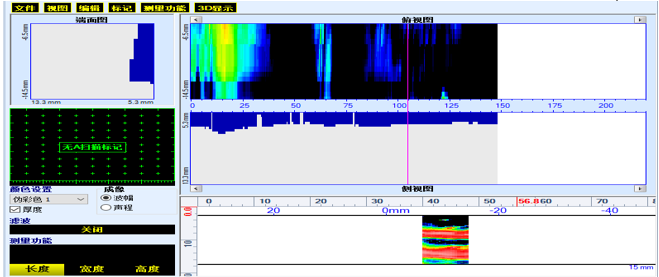

相控陣C掃描檢測成像圖
B4-3號點檢測結果
缺陷編號
缺陷長度
（cm）
缺陷寬度
（cm）
最大減薄
（mm）
缺陷類型
母材標準厚度
B4-3
80
60
2.2
減薄
6.5

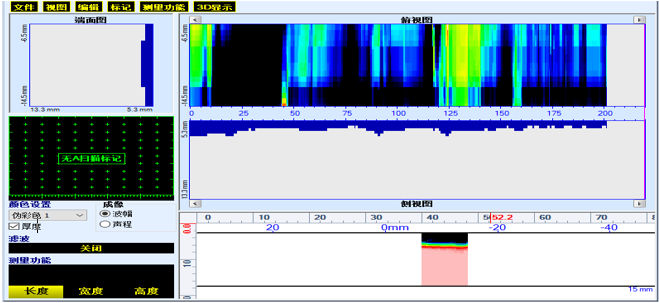

相控陣C掃描檢測成像圖
